スーパー側溝

スーパー側溝W型(都市型)

   【7】 スーパー側溝W型(都市型)

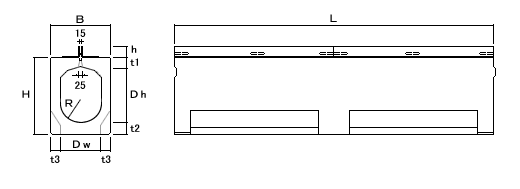

スーパー側溝W型(都市型)

呼称 H B Dw Dh t1 t2 t3 R L 参考重量
200 392 260 150 255 72 65 55 75 1995 287kg
250 433 320 200 295 73 65 60 100 1995 368kg
300 484 370 250 340 74 70 60 125 1995 446kg
350 529 430 300 380 74 75 65 150 1995 544kg
400 580 480 350 430 75 75 65 175 1995 633kg
500 701 590 450 530 86 85 70 225 1995 882kg
600 832 720 550 630 97 95 85 275 1995 1273kg
h・・・嵩上げアングル高  50mm〜150mm
