製品概要 製品種類 施工実績 ユーザー情報
都市型のアングル選定の注意事項 円型水路内部の清掃方法
T型(暗渠タイプ)据付歩掛り UVWX型・都市型 (開渠・開渠用横断タイプ)据付歩掛り
集水桝据付歩掛り
統一型円型水路

   UVWX型・都市型(開渠・開渠用横断タイプ)据付歩掛り

UVWX型・都市型(開渠・開渠用横断タイプ)据付歩掛り

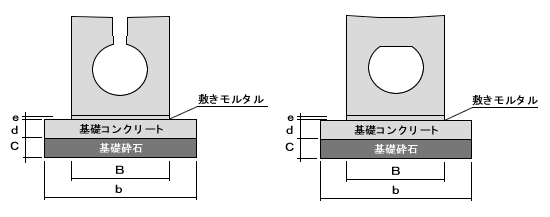

UVWX型・都市型
(開渠・開渠用横断タイプ)
据付歩掛り
内径φ
(mm)
φ200 φ250 φ300 φ350 φ400 φ500 φ600
製品幅B
(mm)
360 420 480 540 600 720 850
基礎幅b
(mm)
460 520 580 640 700 820 950
基礎砕石厚C
(mm)
100 100 100 100 100 100 100
基礎コンクリート厚d
(mm)
100 100 100 100 100 100 100
敷モルタル厚e
(mm)
20 20 20 20 20 20 20
型枠面積
(u)
2.0 2.0 2.0 2.0 2.0 2.0 2.0
基礎砕石量
(m3)
0.46 0.52 0.58 0.64 0.70 0.82 0.95
10m当たり 基礎コンクリート立積
(m3)
0.46 0.52 0.58 0.64 0.70 0.82 0.95
敷モルタル立積
(m3)
0.08 0.09 0.10 0.11 0.12 0.15 0.17

名称 品種 形状・寸法 単位 φ200 φ250 φ300 φ350 φ400 φ500 φ600
据付工 本体   5.00 5.00 5.00 5.00 5.00 5.00 5.00
敷モルタル量 1:3 m3 0.08 0.09 0.10 0.11 0.12 0.15 0.17
世話役   0.20 0.20 0.20 0.20 0.20 0.20 0.20
特殊作業員   0.20 0.20 0.20 0.20 0.20 0.20 0.20
普通作業員   0.80 0.80 0.80 0.80 0.80 0.80 0.80
トラッククレーン 4.8〜4.9t吊 0.30 0.30 0.30 0.30 0.30 0.30 0.30
諸雑費   7 7 7 7 7 7 7
