統一型円型水路

   集水桝据付歩掛り

集水桝据付歩掛り

集水桝
据付歩掛り

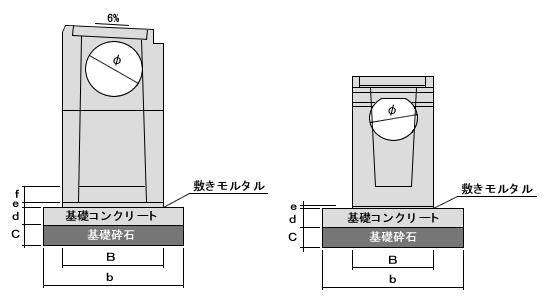

種類 T型 UVWX型
内径φ
(mm)
φ300 φ400 φ200 φ250 φ300 φ350 φ400 φ500 φ600
製品幅B
(mm)
560 560 360 420 480 540 600 720 850
基礎幅b
(mm)
660 660 460 520 580 640 700 820 950
基礎砕石厚C
(mm)
100 100 100 100 100 100 100 100 100
基礎コンクリート厚d
(mm)
100 100 100 100 100 100 100 100 100
敷モルタル厚e
(mm)
20 20 20 20 20 20 20 20 20
インバート厚
(mm)
100 100 - - - - - - -
型枠面積
(u)
3.32 3.32 2.72 2.84 2.96 3.08 3.20 3.44 3.70
基礎砕石量
(m3)
0.66 0.66 0.46 0.52 0.58 0.64 0.70 0.82 0.95
基礎コンクリート立積
(m3)
0.66 0.66 0.46 0.52 0.58 0.64 0.70 0.82 0.95
10基当たり 敷モルタル立積
(m3)
0.12 0.12 0.08 0.09 0.10 0.11 0.12 0.15 0.17
インバートコンクリート立積
(m3)
0.31 0.31 - - - - - - -

名称 単位 1基あたりの重量  (kg)
200を超え
400以下
400を超え
600以下
600を超え
800以下
800を超え
1000以下
1000を超え
1200以下
U〜Xφ200 U〜Xφ250
U〜Xφ300
T型φ300
T型φ400
U〜Xφ350
U〜Xφ400
U〜Xφ500 U〜Xφ600
世話役 0.2 0.3 0.4 0.6 0.7
特殊作業員 0.2 0.3 0.4 0.6 0.7
普通作業員 0.4 0.7 1.0 1.1 0.5
トラックレーン 0.4 0.5 0.6 0.7 0.8
