スーパー側溝

   スーパー側溝本体 参考歩掛り

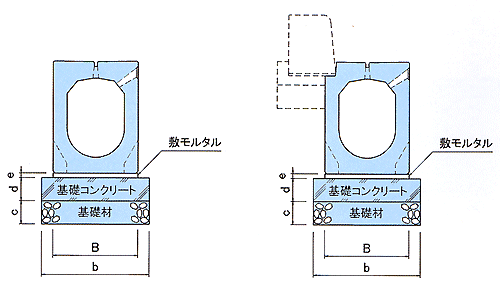

スーパー側溝本体 材料表
延長10m当り
項目 単位 φ200 φ250 φ300 φ350 φ400 φ500 φ600
製品幅 B mm 260 320 370 430 480 590 720
基礎幅 b mm 360 420 470 530 580 690 820
基礎材厚 c mm 100 100 100 100 100 100 100
基礎コンクリート厚 d mm 100 100 100 100 100 100 100
敷モルタル厚 e mm 20 20 20 20 20 20 20
基礎型枠量 m2 2 2 2 2 2 2 2
基礎材数量 m3 0.36 0.42 0.47 0.53 0.58 0.69 0.82
基礎コンクリート量 m3 0.36 0.42 0.47 0.53 0.58 0.69 0.82
敷モルタル量 m3 0.06 0.06 0.07 0.09 0.10 0.12 0.14

スーパー側溝本体 歩掛表
延長10m当り
項目 単位 φ200 φ250 φ300 φ350 φ400 φ500 φ600
側溝 5 5 5 5 5 5 5
土木一般世話役 0.3 0.3 0.3 0.3 0.3 0.3 0.4
特殊作業員 0.2 0.2 0.2 0.2 0.2 0.2 0.3
普通作業員 0.6 0.6 0.6 0.6 0.6 0.6 0.9
バックホウ 2.9t吊 h 1.7 1.7 1.7 1.7 1.7 2.7 3.5
基礎砕石率 19 19 19 19 19 16 16
諸雑費 14 14 14 14 14 7 7
※基礎砕石率・諸雑費率は労務費およびバックホウ運転経費の合計に率を乗じる
