製品概要 製品種類 施工実績 ユーザー情報
都市型のアングル選定の注意事項 円型水路内部の清掃方法
スーパー側溝本体 参考歩掛り スーパー側溝集水桝 参考歩掛り
スーパー側溝 流量表
スーパー側溝

   スーパー側溝集水桝 参考歩掛り

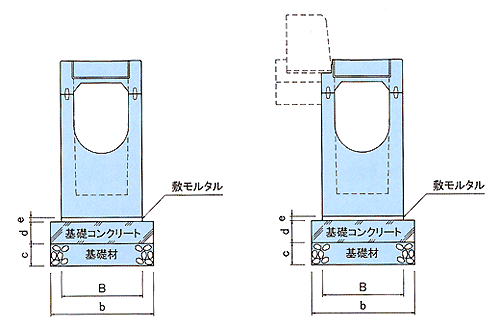

スーパー側溝集水桝 材料表
10基当り
項目 単位 φ250 φ300 φ350 φ400 φ500
製品幅 B mm 320 370 430 480 590
基礎幅 b mm 420 470 530 580 690
基礎材厚 c mm 100 100 100 100 100
基礎コンクリート厚 d mm 100 100 100 100 100
敷モルタル厚 e mm 20 20 20 20 20
基礎型枠量 m2 3.04 3.14 3.26 3.36 3.58
基礎材数量 m3 0.46 0.52 0.58 0.64 0.76
基礎コンクリート量 m3 0.46 0.52 0.58 0.64 0.76
敷モルタル量 m3 0.06 0.07 0.09 0.10 0.12

スーパー側溝集水桝 歩掛表
10基当り
項目 単位 φ250 φ300 φ350 φ400 φ500
集水桝 10 10 10 10 10
土木一般世話役 0.2 0.2 0.3 0.3 0.3
特殊作業員 0.2 0.2 0.3 0.3 0.3
普通作業員 0.4 0.4 0.7 0.7 0.7
トラッククレーン 4.9t吊 0.4 0.4 0.5 0.5 0.5
